Ketjulevykiipeilykone



Ketjulevykiipeilykone koostuu voimalaitteesta (moottorista), käyttöakselista, rullasta, kiristyslaitteesta, hammaspyörästä, ketjusta, laakerista, voiteluaineesta, ketjulevystä jne. Kaksi pääosaa, jotka ohjaavat materiaalien kuljetusta, ovat: ketju, joka käyttää syklistä edestakaista liikettä vetovoiman aikaansaamiseen; ja metallilevy, joka toimii kantajana kuljetusprosessin aikana. Periaatteena on pääasiassa käyttää sarjaa ketjuja, jotka on kiinnitetty vetoketjuun pidon aikaansaamiseksi, ja käyttää metallilevyä kantajana materiaalin kuljettamiseen vaakasuunnassa tai kaltevassa suunnassa. Ketjukuljettimia käytetään laajalti kaikilla elämänaloilla, kuten sähkövoimassa, metallurgiassa, viininvalmistuksessa, kemianteollisuudessa, sairaanhoidossa, konevalmistuksessa ja muilla laajoilla aloilla. Tuotantopaikan eri tarpeiden täyttämiseksi voimme suunnitella automaatiolinjan kuljetuskoneet erityisesti vaatimusten ja tarkoitusten saavuttamiseksi.







• Se voi kuljettaa raskaampia, suurempia hiukkaskokoja ja enemmän hankaavia materiaaleja,
• Voi kuljettaa korkeita lämpötiloja 600-700 astetta.
• Sitä voidaan kuljettaa ylämäkeen ja kaltevuuskulman mukaan voidaan valita ketjulevy tai ketjukauha.
• Käytön mukaan ketjulevy voi valita lävistyslevyn, verkkohihnan, ketjukauhan, tavanomaisen ketjulevyn jne.





Malli	BL500		BL650		BL800		BL1000		BL1200
ketjulevyn leveys (mm)	500		650		800		1000		1200
Jokaisen ketjun pituus (mm)	250		250		320		320		400
Raon sivun korkeus (m/min)	120	180	120	180	160	240	160	240	200	330
Kuljetuskapasiteetti (m³/h)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Materiaalin enimmäiskoko (mm)	200	200	200	260	280	340	280	340	380	460
Takapyörän säätö (mm)	320		320		360		360		450



Huomiota vaativat asiat:

1. Tätä laitetta käytetään pääasiassa voimakkaan kulumisen ja korkean lämpötilan materiaalien kuljettamiseen.

2. Voimayksikkö voidaan vaihtaa ketjukauhan koneen päässä, vasemmalla ja oikealla puolella.

3. Kuljetusnopeuden tulee olla 8 ~ 10 m/min, liian alhainen vaikuttaa kuljetuskapasiteettiin, liian korkea aiheuttaa paljon melua ja kuluminen lisääntyy.









Ketjulevykiipeilykone koostuu pääpyörälaitteesta, vaakalevyketjulaitteesta, peräpyörän kiristyslaitteesta, materiaaliohjaimen suojalaitteesta, rungosta ja ajolaitteesta.

1. Ajolaite: Koska ketjulevykiipeilykoneen nopeus ei yleensä ole suurempi kuin 0,5 m/s, ketjulevykiipeilykoneen ajolaite käyttää enimmäkseen voimansiirtorakennetta, kuten moottoria ja alennuslaitetta, joten se voidaan liittää suoraan poikkiliukukytkimeen ja ketjulevykiipeilykoneeseen. Pääpyörän akselin liitos yksinkertaistaa pääpyörälaitteen rakennetta, tekee sen valmistamisesta, asennuksesta ja säätämisestä helppoa, ja kustannukset ovat myös alhaiset, ja se on yksi käyttölaite yhdellä nopeudella.

2. Takapyörän kiristyslaite: Laitteessa on ruuvin kiristyslaite, joka koostuu peräpyörän akselista, kahdesta takarattaasta, parista kiristysruuveista ja muista lisävarusteista. Kiristysratas (mukaan lukien napa) on tuettu ketjupyörän akseliin kaksoisrullalaakerilla, jotka voivat vähentää vastuskerrointa, kun vetoketju kiertää ketjupyörää. Ketjupyörän hampaiden ja vetoketjun nivelten asentoa voidaan säätää automaattisesti ketjupyörän hampaiden säädön yhteydessä, jotta varmistetaan ketjupyörän hampaiden ja vetoketjun oikea yhteenliittyminen. suorituskykyä.

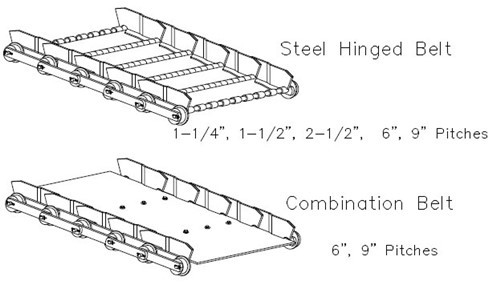

3. Levyketjulaite: BL-ketjulevykiipeilykoneessa käytetty ketju on kappaleketju ja leimausketju, jonka akselin päihin on asennettu telat. Rullat asennetaan ulompien ketjukappaleiden ulkopuolelle. Telat tukevat vain pohjalevyn kuormitusta ja niiden rakenteelliset mitat ovat vastaavasti pienempiä. , joten vastuskerroin on pienempi, mikä vähentää veto- ja vetokuormia. Karkaisun ja karkaisun lämpökäsittelyn jälkeen ketjulla on suuri kantavuus ja vahva vetolujuus; ketjulevyn nivelholkki on valmistettu seosteräksestä, hiiltynyt, sammutettu, hiottu ja sillä on korkea kulutuskestävyys; vaakalevysuppilo: vaakalevysuppilo on ketjulevykiipeilykoneen kantava. Komponentit on meistetty ja muotoiltu paksuilla teräslevyillä, joilla on korkea muoto- ja mittatarkkuus, pienet kumulatiiviset virheet ja vaaka ei poikkea kävellessä.

4. Teline: Teline käyttää standardoitua tuotantoa, joka ei vain standardoi tuotantoprosessia, vaan myös välttää manuaalisten virheiden aiheuttamat virheet, parantaa tuotteiden laatutasoa, säästää kustannuksia ja parantaa taloudellisia hyötyjä.





Tämä kone voidaan sijoittaa vaakasuoraan ja pystysuoraan (kaltevuuskulma enintään 60 astetta) ja se soveltuu erilaisten jauhemaisten ja irtotavaramateriaalien, kuten sementtiklinkkerin, koksin, rautakuonan, malmin, kalkkikiven ja muiden korkean -lämpöisten irtotavaramateriaalien kuljettamiseen alle 10 astetta. Korkean lämpötilan kestävyys, kulutuskestävyys, irtotavaran kuljettaminen ja muut ominaisuudet ovat parempia kuin muut kuljettimet. Yksittäisen koneen kuljetuspituus voi olla yli 150 metriä, ja pitkän matkan-kuljetusmateriaalien yksikköpaino voi olla 2000 kg/m³. Käytetään pääasiassa metallurgiassa, terästeollisuudessa, koksauksessa, rakennusmateriaaleissa, kemianteollisuudessa ja muilla aloilla.





Kuten: kattilan tuhka, sementtiklinkkeri, kuona, koksi, murskattu kivi jne., Erityisesti jotkin materiaalit, joissa on korkea lämpötila, suuri bulkki, iso lohko, terävä terävä kulma ja vahva hionta.







1. Syväketjuinen levykiipeilykone ottaa huomioon omat tuotanto-olosuhteet. Sälekuljettimien sovellukset eri toimialoilla ovat erilaisia. Suurille sähkömekaanisille teollisuudenaloille, kuten autoille ja kodinkoneille, tulisi valita raskaat-ketjulevykiipeilykoneet, ja elintarvike- ja elektroniikkateollisuuden kaltaisten teollisuudenalojen tulisi valita kevyet ketjukuljettimet.

2. Syväketjuinen levykiipeilykone määrittää kuljetusmateriaalivaatimukset. Ketjulevykiipeilykoneen ketjulevy on valmistettu polypropeenista, polyeteenistä, asetaalista, nailonista, ruostumattomasta teräksestä jne.; Ketjulevykiipeilykoneen runko koostuu ruostumattomasta teräksestä, -lujasta alumiiniseoksesta, hiiliteräslevyn taivutuksesta, hiiliteräskanavasta jne. mukaan Valitse sopiva levymateriaali kuljetettavan materiaalin ominaisuuksien mukaan.

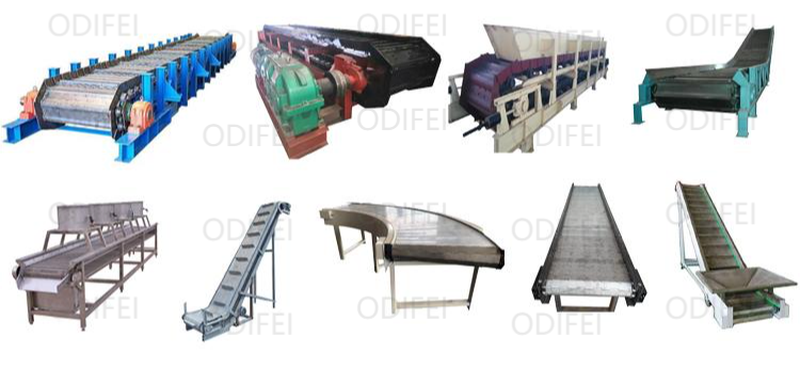

3. Syväketjuinen levykiipeilykone määrittää kuljetussuunnan. Eri kuljetussuuntien mukaan ketjulevykiipeilykone on jaettu lineaariseen fosforilevykuljettimeen, kiipeävään fosforilevykuljettimeen, kääntyvään ketjulevykiipeilykoneeseen, pystysuoraan fosforilevykuljettimeen, kaarevaan fosforilevykuljettimeen, keräävään levyyn, jne. siirtosuunta paikan tilan ominaisuuksien mukaan.

4. Määritä :n perusparametrit. Kuljettimen leveys, korkeus, etäisyys, pituus, kuljetusnopeus ja kantokyky voidaan asettaa valmistajan tarpeiden mukaan.



Esiliinakuljettimien tyypit:

Raskas esiliina kuljetin:soveltuu lohkomateriaalien lyhyiden etäisyyksien kuljetukseen, kun syöttöhiukkaskoko on alle 1000 mm.

Keskikokoinen esiliina kuljetin:soveltuu sellaisten lohkomateriaalien lyhyiden välimatkojen kuljettamiseen, joiden syöttöhiukkaskoko on alle 400 mm, materiaalien kuljettamiseen, jonka irtonainen tiheys on alle 2400 kg/m³, lohkon paino alle 500 kg ja lämpötila alle 400 astetta.

Kevyt esiliina kuljetin:soveltuu sellaisten lohkomateriaalien lyhyiden-etäisyyksien kuljettamiseen, joiden syöttöhiukkaskoko on alle 160 mm, materiaalien kuljettamiseen, jonka irtonainen tiheys on alle 1200 kg/m³, lohkon paino alle 140 kg ja lämpötila alle 350 astetta.









(1) Kuljettimen yhteinen leveys: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Niistä b=800mm, 1000mm ja 1500mm ovat laajalti käytössä;

(2) Yhden kuljetetun esineen paino: yleensä 75 kg, * 120-150 kg asti;

(3) Kuljettimen pituus: yleensä 60-120m, * jopa 200m;

(4) Conveyor Express -sarja: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Kuljettimen nostokorkeus: h=2.2-4.5m, * jopa 10m;

(6) Eri materiaaleille kuljettimen sallittu kaltevuuskulma on 25 astetta;

(7) Kun kuljetin on asennettu työpajan maahan tai avoimeen maahan, vapaan tilan korkeus paluupuolen asteikkolevyn jänteestä maahan ei saa olla pienempi kuin 200 mm; Asennettaessa kaivoon, välyskorkeus saa olla vähintään 300 mm. Tietyissä olosuhteissa ja tiettyjen ulkoisten olosuhteiden rajoittaessa välyskorkeus voidaan määrittää tarpeen mukaan.













1. Tarkista säännöllisesti, onko ketjulevykiipeilykoneen voimansiirtoketju kulunut vai ei. Jos havaitset poikkeavuuksia, vaihda se ajoissa.

2. Tarkista, että ketjulevykiipeilykoneen ketjulevyjen lenkkipultit on kiristetty. Jos ne ovat löysällä, ne tulee kiristää ajoissa.

3. Tarkista ketjulevykiipeilykoneen voimansiirtoketjun kireys. Liian löysä ja liian tiukka johtaa helposti laakerien kulumiseen.

4. Tarkista säännöllisesti, tarvitseeko ketjukuljettimen voiteluöljyä lisätä.

5. Ketjulevykiipeilykoneessa ei saa olla vieraita esineitä, jotka voivat helposti aiheuttaa ketjutukoksia jne., ja ne tulee puhdistaa ajoissa.

6. Toistuva käynnistys, ylikuormitus ja täysi-kuormitus on kielletty.





Voitelupisteen sijainti	Voiteluaineen nimi	Voitelujakso
Pään ja hännän akselin laakerit	ZG-3 kalsiumpohjainen rasva	kerran kuukaudessa
Ruuvikiristimen ohjauskisko	Ruuvaa ZG-3 kalsiumpohjainen rasva	kerran kuukaudessa
Sleeve Roller ketju	ZG-3 kalsiumpohjainen rasva	kerran 10 päivässä
sähkömoottori	Hoito valmistajan ohjeiden mukaan
Vedä ketjurullat	ZG-3 kalsiumpohjainen rasva	kerran 15 päivässä





Mahdolliset viat	Pääsyy	Eliminaatiomenetelmä
Moottorin kuorma on liian suuri	Suuri lohko jumissa, kytkin ei ole samankeskinen	Vähennä syöttömäärää, puhdista isot palat, säädä koaksiaalisuutta
Kuljetinketjun poikkeama	Pään ja hännän ketjupyörät eivät ole yhdensuuntaiset	Säädä perälaitteen ruuvia
Vaihteiden verkkovika	hammaspyörän kuluminen	Vaihda vetovaihde
Laakerin lämpötila on liian korkea	Voiteluöljyn puute, likaa öljyssä, väärä säätö, laakerien tiiviys jne.	1. Tankkaa ja puhdista laakeri 2. Säätö tai korjaus





Ennakkomyyntipalvelu-:

• Ohjaa asiakkaita valitsemaan sopiva laitemalli.
• Lähetä insinööri- ja tekninen henkilöstö tuotantopaikalle ajoissa suunnittelemaan työmaa asiakkaille, suunnittelemaan järkeviä prosesseja ja ratkaisuja.
• Voimme suunnitella ja valmistaa tuotteita asiakkaiden erityistarpeiden mukaan vastaamaan sijoittajien erilaisiin tarpeisiin



Myynnissä oleva palvelu:

• Tuotteiden tiukka tarkastus ennen tehtaalta lähtöä
• Toimitetaan sopimuksen mukaan



Myynnin jälkeinen-palvelu:

• Yrityksemme myymien laitteiden päätakuuaika on yksi vuosi (lukuun ottamatta inhimillisistä tekijöistä, polttoainetekijöistä tai vastustamattomista luonnonilmiöistä johtuvia vikoja tai vaurioita, eivätkä herkät osat kuulu takuun piiriin: polttoainesuuttimet, pumppupäät, valoherkät silmät jne.).
• Jos laitevika johtuu inhimillisistä syistä, veloitetaan hinta tehdashinnan mukaan.
• Kun olet saanut takuuilmoituksen, vastaa 2 tunnin{1}} tunnin kuluessa teknisiin ohjeisiin ongelmien ratkaisemiseksi.







Zhengzhou Odifei Machinery Equipment Co., Ltd. on keskittynyt kuljetusvälineisiin 17 vuoden ajan. Sen päätoimiala on: spiraalivärähtelypystyhissi, sälesyöttölaite, ketjulevykiipeilykone, sälekuljetin, ketjulevykiipeilykone, suuren kulman ketjulevykiipeilykone, ruuvikuljetin, ketjukuljetin, TD-hihnakauhahissi, TH-hissiketjuhissi, TH-hissihissi hissi ja muut kattavat kauhahissit. TD75-ketjulevykiipeilykone (tai ketjulevykiipeilykone), liikkuva kuljetin, ketjulevykiipeilykone suurilla kaltevuuskulmarivoilla; ruuvi kuljetin, akseliton ruuvi kuljetin; kevyt, keskiraskas ja ketju levy kiipeilykone; ketju ämpäri kuljetin, SCD kauhan klinkkeri kuljetin; vaaka-akselinen mikseri; kevyt, keskiraskas ja raskas levysyöttölaite; GZG moottorin tärinä syöttölaite; rumpu-näyttö;

Vuonna 2010 yrityksemme T&K-tiimi astui resurssien kierrätysteollisuuteen ja kehitti peräkkäin kotitalousjätteen käsittelyyn soveltuvia hilseileviä kuljettimia, kotitalousjätteen seulonta- ja lajitteluakselittomia rumpukuljettimia, rakennusjätteen säleiden syöttölaitteita ja valokaariuunien hilseileviä romukuljettimia, jotka eivät vain luo Se luo myös objektiivisen yhteiskunnallisen ja ympäristöllisen kierrätysketjun hyötyjä, ja on kierrätettävissä.

Zhengzhou Odifei Machinery Equipment Co., Ltd. on jatkuvasti toteuttanut teknologisia innovaatioita huippuosaamisen hengessä ja kehittänyt useita käytännöllisiä uusia tuotteita. Tuotteen suunnittelu on edistynyt, tuotanto on hieno, suorituskyky on luotettava, sillä on kansainvälinen edistynyt taso, se myy hyvin kotimaassa ja ulkomailla ja pyrkii olemaan alan johtava!





K: Oletko tehdas vai kauppayhtiö?

V: Olemme vuonna 2007 perustettu tehdas, joka on erikoistunut spiraalivärähtelyn pystyhissien, sälesyöttölaitteen, ketjulevykiipeilykoneen, sälekuljettimen, ketjulevykiipeilykoneen, suuren kulman ketjulevykiipeilykoneen, ruuvikuljettimen, ketjukauhan kuljettimen, td-hissikuljettimen ja niin edelleen.



K: Entä varaosat?

V: Tarjoamme aina varaosia omakustannushintaan ja annamme sinulle luettelon varaosista, kun ostat koneen.



K: Testataanko konetta ennen toimitusta?

V: Kyllä, testaamme jokaisen koneen ja tuotantolinjan ennen toimitusta ja lähetämme sinulle työvideon. Voit myös tarkistaa meiltä ennen toimitusta.



K: Voiko tämä ketjulevykiipeilykone kestää korkeita lämpötiloja?

V: Kyllä, materiaaleja, joiden korkea lämpötila on alle 1000 astetta, voidaan kuljettaa. Ota yhteyttä asiakkaaseen ja kerro materiaalin ominaisuudet, kuljetusmäärä ja kuljetuspituus jne. Kiitos.



K: Voidaanko ketjulevykiipeilykonetta käyttää teräsvalulaitoksessa?

V: Kyllä, ketjulevykiipeilykone on ihanteellinen laite terävien, kuumien, tilaa vievien ja syövyttävien materiaalien kuljettamiseen teollisuudenaloilla, kuten rauta- ja terästeollisuudessa, kaivosteollisuudessa, rakennusmateriaaleissa, metallurgiassa, hiiliteollisuudessa, kemianteollisuudessa jne.

Q: Voiko levyketjukuljetinta räätälöidä?

V: Kyllä, olemme valmistaja ja hyväksymme räätälöinnin.











1. Anna materiaalin nimi, ominaispaino, hiukkaskoko jne

2. Onko muita ominaisuuksia: kuten viskositeetti, lämpötila, syövyttävyys jne?

3. Kuljetuspituus, vaakasuora kuljetus vai kalteva kuljetus?

4. Kuljetuskapasiteetti / tunti
