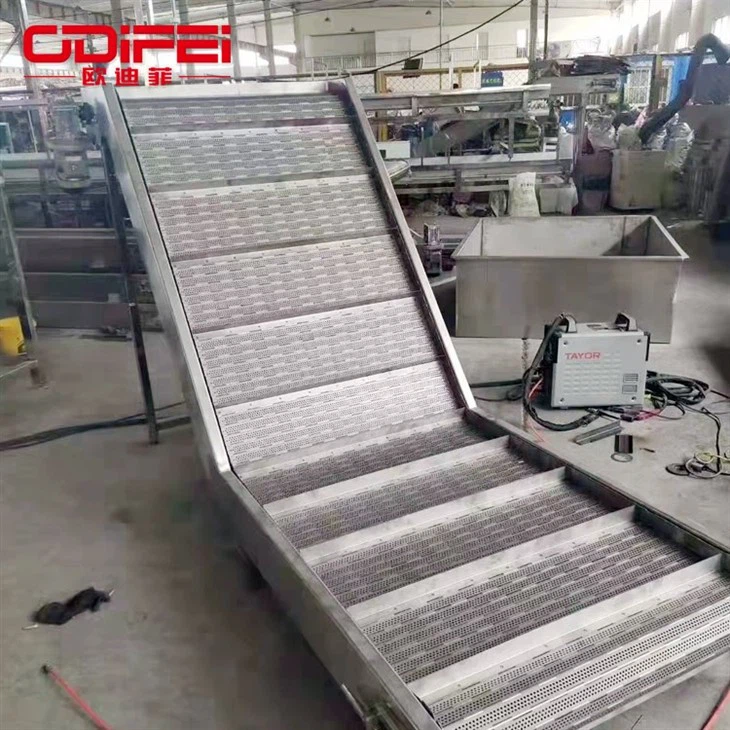

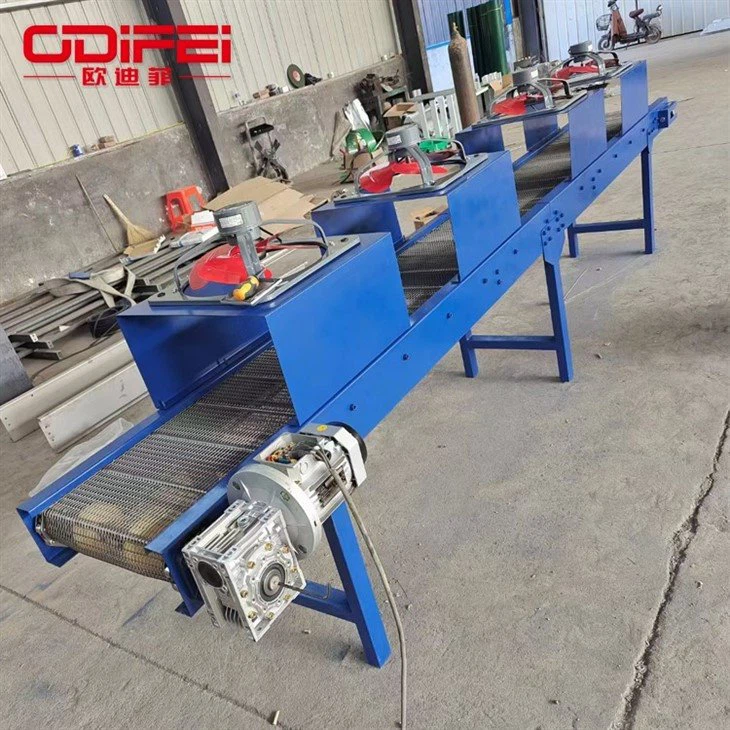

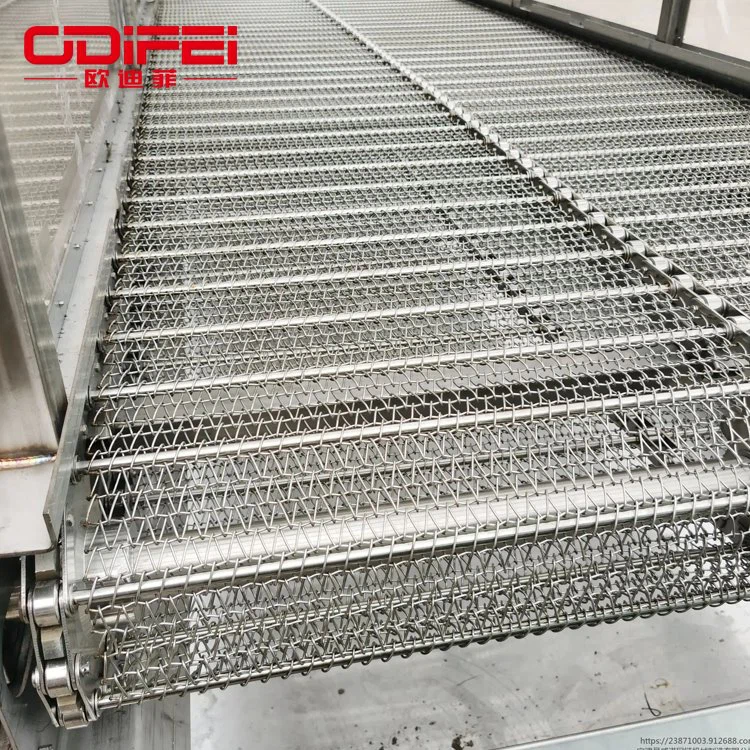

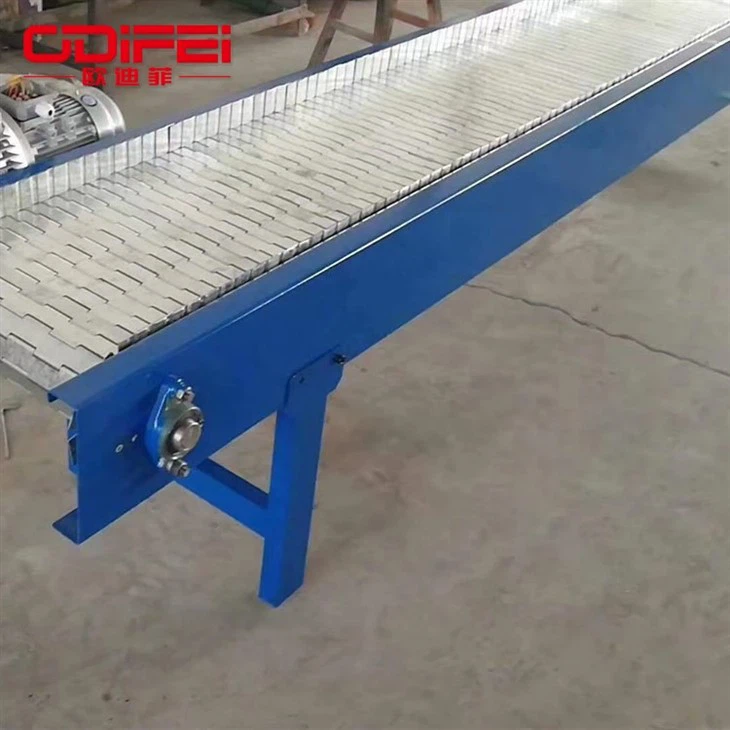

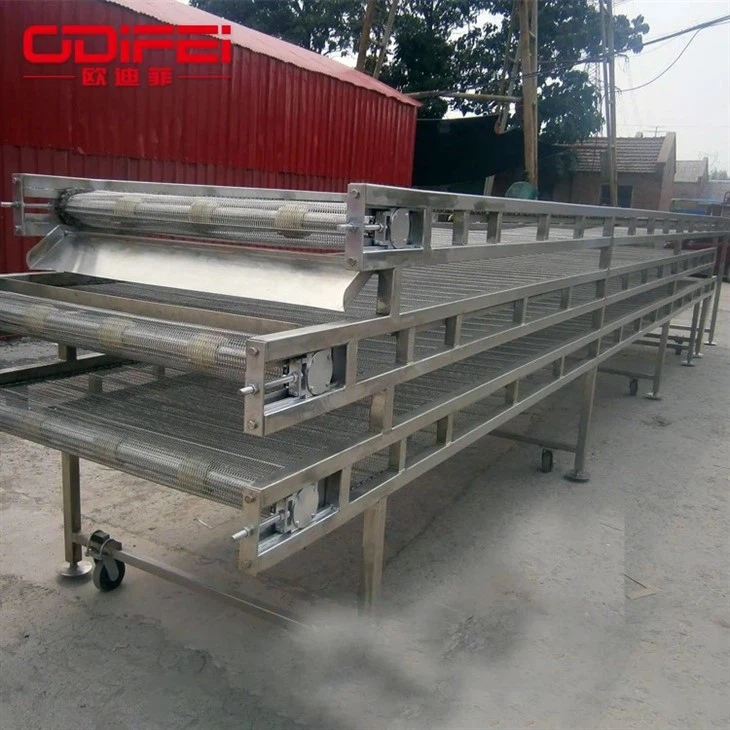

Mesh hihnakuljetin



Ketjulevykuljettimen toimintaperiaate:

BL-ketjulevykuljetin on eräänlainen joustava veto jatkuva kuljetuslaite, jossa vetoketju on vetomekanismi ja vaakalevy laakerilaitteena. Ketjulevykuljettimen toimiessa voimansiirtolaite saa päälaitteen hammaspyörän pyörimään, ja myös ketjupyörään tarttuva ketju liikkuu eteenpäin. Raita myös liikkuu eteenpäin synkronisesti; kun materiaalia lisätään suppiloon syöttöaukossa, materiaali kuljetetaan poistoporttiin suppilon liikkeellä. Painovoiman ja keskipakovoiman yhteisvaikutuksen alaisena materiaali puretaan poistoaukosta ja menee seuraavaan kanavaan. käsitellä.







• Sälekuljettimella on suuri vetovoima ja alhainen virrankulutus
• Vähemmän kulumista, vähemmän materiaalivuotoja
• Vakaa toiminta ja pitkä käyttöikä
• Helppo huolto
• Voi kuljettaa erilaisia ​​materiaaleja, kulutusta-kestäviä ja korkeita-lämpötiloja kestäviä





Malli	BL500		BL650		BL800		BL1000		BL1200
ketjulevyn leveys (mm)	500		650		800		1000		1200
Jokaisen ketjun pituus (mm)	250		250		320		320		400
Raon sivun korkeus (m/min)	120	180	120	180	160	240	160	240	200	330
Kuljetuskapasiteetti (m³/h)	5.6-23	7.5-30	8-32	10-40	13-52	17-68	17-68	22-88	26-104	33-132
Materiaalin enimmäiskoko (mm)	200	200	200	260	280	340	280	340	380	460
Takapyörän säätö (mm)	320		320		360		360		450



Huomiota vaativat asiat:

1. Tätä laitetta käytetään pääasiassa voimakkaan kulumisen ja korkean lämpötilan materiaalien kuljettamiseen.

2. Voimayksikkö voidaan vaihtaa ketjukauhan koneen päässä, vasemmalla ja oikealla puolella.

3. Kuljetusnopeuden tulee olla 8 ~ 10 m/min, liian alhainen vaikuttaa kuljetuskapasiteettiin, liian korkea aiheuttaa paljon melua ja kuluminen lisääntyy.

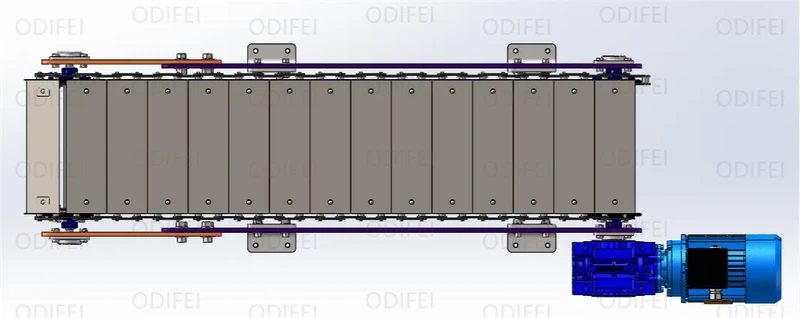

Mesh-hihnakuljetin koostuu pääpyörälaitteesta, vaakalevyketjulaitteesta, peräpyörän kiristyslaitteesta, materiaalinohjaimen suojalaitteesta, rungosta ja käyttölaitteesta.

1. Ajolaite: Koska mesh-hihnakuljettimen nopeus ei yleensä ole suurempi kuin 0,5 m/s, verkkohihnakuljettimen käyttölaite käyttää enimmäkseen voimansiirtorakennetta, kuten moottoria ja alennuslaitetta, joten se voidaan liittää suoraan poikittaisliukukytkimeen ja verkkohihnakuljettimeen. Pääpyörän akselin liitos yksinkertaistaa pääpyörälaitteen rakennetta, tekee sen valmistamisesta, asennuksesta ja säätämisestä helppoa, ja kustannukset ovat myös alhaiset, ja se on yksi käyttölaite yhdellä nopeudella.

2. Takapyörän kiristyslaite: Laitteessa on ruuvin kiristyslaite, joka koostuu peräpyörän akselista, kahdesta takarattaasta, parista kiristysruuveista ja muista lisävarusteista. Kiristysratas (mukaan lukien napa) on tuettu ketjupyörän akseliin kaksoisrullalaakerilla, jotka voivat vähentää vastuskerrointa, kun vetoketju kiertää ketjupyörää. Ketjupyörän hampaiden ja vetoketjun nivelten asentoa voidaan säätää automaattisesti, kun ketjupyörän hampaita säädetään, jotta varmistetaan ketjupyörän hampaiden ja vetoketjun oikea yhteenliittyminen. suorituskykyä.

3. Levyketjulaite: BL Mesh -hihnakuljettimessa käytetty ketju on kappaleketju ja meistoketju, jonka akselin päihin on asennettu telat. Rullat asennetaan ulompien ketjukappaleiden ulkopuolelle. Telat tukevat vain pohjalevyn kuormitusta ja niiden rakenteelliset mitat ovat vastaavasti pienempiä. , joten vastuskerroin on pienempi, mikä vähentää veto- ja vetokuormia. Karkaisun ja karkaisun lämpökäsittelyn jälkeen ketjulla on suuri kantavuus ja vahva vetolujuus; ketjulevyn liitosholkki on valmistettu seosteräksestä, hiiltynyt, sammutettu, hiottu ja sillä on korkea kulutuskestävyys; vaakalevysuppilo: vaakalevysuppilo on mesh-hihnakuljettimen kantava. Komponentit on meistetty ja muotoiltu paksuilla teräslevyillä, joilla on korkea muoto- ja mittatarkkuus, pienet kumulatiiviset virheet ja vaaka ei poikkea kävellessä.

4. Teline: Teline käyttää standardoitua tuotantoa, joka ei vain standardoi tuotantoprosessia, vaan myös välttää manuaalisten virheiden aiheuttamat virheet, parantaa tuotteiden laatutasoa, säästää kustannuksia ja parantaa taloudellisia hyötyjä.





Tämä kone voidaan sijoittaa vaakasuoraan ja pystysuoraan kaltevuuteen (kaltevuuskulma enintään 60 astetta), ja se soveltuu erilaisten jauhemaisten ja irtotavaramateriaalien, kuten sementtiklinkkerin, koksin, rautakuonan, malmin, kalkkikiven ja muiden korkean -lämpöisten bulkkimateriaalien kuljettamiseen alle 10 astetta. Korkean lämpötilan kestävyys, kulutuskestävyys, irtotavaran kuljettaminen ja muut ominaisuudet ovat parempia kuin muut kuljettimet. Yksittäisen koneen kuljetuspituus voi olla yli 150 metriä, ja pitkän matkan-kuljetusmateriaalien yksikköpaino voi olla 2000 kg/m³. Käytetään pääasiassa metallurgiassa, terästeollisuudessa, koksauksessa, rakennusmateriaaleissa, kemianteollisuudessa ja muilla aloilla.





Kuten: kattilan tuhka, sementtiklinkkeri, kuona, koksi, murskattu kivi jne., Erityisesti jotkin materiaalit, joissa on korkea lämpötila, suuri bulkki, suuri lohko, terävä terävä kulma ja vahva hionta.







1. Syvä Mesh-hihnakuljetin ottaa huomioon omat tuotanto-olosuhteet. Sälekuljettimien sovellukset eri toimialoilla ovat erilaisia. Suurille sähkömekaanisille teollisuudenaloille, kuten autoille ja kodinkoneille, tulisi valita raskaat-verkkohihnakuljettimet, ja elintarvike- ja elektroniikkateollisuuden kaltaisten teollisuudenalojen tulisi valita kevyet ketjukuljettimet.

2. Syvä Mesh-hihnakuljetin määrittää kuljetusmateriaalivaatimukset. Mesh-hihnakuljettimen ketjulevy on valmistettu polypropeenista, polyeteenistä, asetaalista, nailonista, ruostumattomasta teräksestä jne.; Mesh-hihnakuljettimen runko koostuu ruostumattomasta teräksestä, -lujasta alumiiniseoksesta, hiiliteräslevyn taivutuksesta, hiiliteräskanavasta jne. mukaan Valitse sopiva levymateriaali kuljetettavan materiaalin ominaisuuksien mukaan.

3. Syvä Mesh-hihnakuljetin määrittää kuljetussuunnan. Eri kuljetussuuntien mukaan Mesh-hihnakuljetin on jaettu lineaariseen fosforilevykuljettimeen, kiipeävään fosforilevykuljettimeen, kääntyvään Mesh-hihnakuljettimeen, pystysuoraan fosforilevykuljettimeen, kaarevaan fosforilevykuljettimeen, keräävään kuljettimeen, jne. siirtosuunta paikan tilan ominaisuuksien mukaan.

4. Määritä :n perusparametrit. Kuljettimen leveys, korkeus, etäisyys, pituus, kuljetusnopeus ja kantokyky voidaan asettaa valmistajan tarpeiden mukaan.



Esiliinakuljettimien tyypit:

Raskas esiliina kuljetin:sopii lyhyiden etäisyyksien kuljettamiseen lohkomateriaalien syöttöhiukkasten ollessa alle 1000 mm.

Keskikokoinen esiliina kuljetin:soveltuu sellaisten lohkomateriaalien lyhyiden välimatkojen kuljettamiseen, joiden syöttöhiukkaskoko on alle 400 mm, materiaalien kuljettamiseen, jonka irtonainen tiheys on alle 2400 kg/m³, lohkon paino alle 500 kg ja lämpötila alle 400 astetta.

Kevyt esiliina kuljetin:sopii lyhyiden -matkojen kuljettamiseen lohkomateriaalien, joiden syöttöhiukkaskoko on alle 160 mm, materiaalien kuljettamiseen, jonka irtonainen tiheys on alle 1200 kg/m³, lohkon paino alle 140 kg ja lämpötila alle 350 astetta.









(1) Kuljettimen yhteinen leveys: b=650mm, 800 mm, 1000 mm, 1200 mm, 1500 mm, 2000 mm; Niistä b=800mm, 1000mm ja 1500mm ovat laajalti käytössä;

(2) Yhden kuljetetun esineen paino: yleensä 75 kg, * 120-150 kg asti;

(3) Kuljettimen pituus: yleensä 60-120m, * jopa 200m;

(4) Conveyor Express -sarja: v=0.8, 0,96, 1,2, 1,5, 1,8, 2,4, 3,0 m/min;

(5) Kuljettimen nostokorkeus: h=2.2-4.5m, * jopa 10m;

(6) Eri materiaaleille kuljettimen sallittu kaltevuuskulma on 25 astetta;

(7) Kun kuljetin on asennettu työpajan maahan tai avoimeen maahan, vapaan tilan korkeus paluupuolen asteikkolevyn jänteestä maahan ei saa olla pienempi kuin 200 mm; Asennettaessa kaivoon, välyskorkeus saa olla vähintään 300 mm. Tietyissä olosuhteissa ja tiettyjen ulkoisten olosuhteiden rajoittaessa välyskorkeus voidaan määrittää tarpeen mukaan.













1. Tarkista säännöllisesti, onko Mesh-hihnakuljettimen voimansiirtoketju kulunut vai ei. Jos havaitset poikkeavuuksia, vaihda se ajoissa.

2. Tarkista, ovatko Mesh-hihnakuljettimen ketjulevyjen lenkkipultit kiristetty. Jos ne ovat löysällä, ne tulee kiristää ajoissa.

3. Tarkista Mesh-hihnakuljettimen voimansiirtoketjun kireys. Liian löysä ja liian tiukka johtaa helposti laakerien kulumiseen.

4. Tarkista säännöllisesti, tarvitseeko ketjukuljettimen voiteluöljyä lisätä.

5. Mesh-hihnakuljettimessa ei saa olla vieraita esineitä, jotka voivat helposti aiheuttaa ketjutukoksia tms., ja ne tulee puhdistaa ajoissa.

6. Toistuva käynnistys, ylikuormitus ja täysi-kuormitus on kielletty.





Voitelupisteen sijainti	Voiteluaineen nimi	Voitelujakso
Pään ja hännän akselin laakerit	ZG-3 kalsiumpohjainen rasva	kerran kuukaudessa
Ruuvikiristimen ohjauskisko	Ruuvaa ZG-3 kalsiumpohjainen rasva	kerran kuukaudessa
Sleeve Roller ketju	ZG-3 kalsiumpohjainen rasva	kerran 10 päivässä
sähkömoottori	Hoito valmistajan ohjeiden mukaan
Vedä ketjurullat	ZG-3 kalsiumpohjainen rasva	kerran 15 päivässä





Mahdolliset epäonnistumiset	Pääsyy	Eliminaatiomenetelmä
Moottorin kuorma on liian suuri	Suuri lohko jumissa, kytkin ei ole samankeskinen	Vähennä syöttömäärää, puhdista isot palat, säädä koaksiaalisuutta
Kuljetinketjun poikkeama	Pään ja hännän ketjupyörät eivät ole yhdensuuntaiset	Säädä perälaitteen ruuvia
Vaihteiden verkkovika	hammaspyörän kuluminen	Vaihda vetovaihde
Laakerin lämpötila on liian korkea	Voiteluöljyn puute, likaa öljyssä, väärä säätö, laakerien tiiviys jne.	1. Tankkaa ja puhdista laakeri 2. Säätö tai korjaus





Ennakkomyyntipalvelu-:

• Ohjaa asiakkaita valitsemaan sopiva laitemalli.
• Lähetä insinööri- ja tekninen henkilöstö tuotantopaikalle ajoissa suunnittelemaan työmaa asiakkaille, suunnittelemaan järkeviä prosesseja ja ratkaisuja.
• Voimme suunnitella ja valmistaa tuotteita asiakkaiden erityistarpeiden mukaan vastaamaan sijoittajien erilaisiin tarpeisiin



Myynnissä oleva palvelu:

• Tuotteiden tiukka tarkastus ennen tehtaalta lähtöä
• Toimitetaan sopimuksen mukaan



Myynnin jälkeinen-palvelu:

• Yrityksemme myymien laitteiden päätakuuaika on yksi vuosi (lukuun ottamatta inhimillisistä tekijöistä, polttoainetekijöistä tai vastustamattomista luonnonilmiöistä johtuvia vikoja tai vaurioita, eivätkä herkät osat kuulu takuun piiriin: polttoainesuuttimet, pumppupäät, valoherkät silmät jne.).
• Jos laitevika johtuu inhimillisistä syistä, veloitetaan hinta tehdashinnan mukaan.
• Kun olet saanut takuuilmoituksen, vastaa 2 tunnin{1}} tunnin kuluessa teknisiin ohjeisiin ongelmien ratkaisemiseksi.







Zhengzhou Odifei Machinery Equipment Co., Ltd. on keskittynyt kuljetusvälineisiin 17 vuoden ajan. Sen päätoimiala on: spiraalivärähtely pystyhissi, sälesyöttölaite, verkkohihnakuljetin, sälekuljetin, verkkohihnakuljetin, suurikulmainen verkkohihnakuljetin, ruuvikuljetin Kuljetin, ketjukauhakuljetin, TD-hihnakauhahissi, TH-rengasketjuhissi, NSE-kauhahissi ja muita täyden valikoiman kauhahissejä. TD75 Mesh-hihnakuljetin (tai verkkohihnakuljetin), liikkuva kuljetin, verkkohihnakuljetin suurilla kaltevuuskulmarivoilla; ruuvi kuljetin, akseliton ruuvi kuljetin; kevyt, keskikokoinen ja raskas Mesh-hihnakuljetin; ketju ämpäri kuljetin, SCD kauhan klinkkeri kuljetin; vaaka-akselinen mikseri; kevyt, keskiraskas ja raskas levysyöttölaite; GZG moottorin tärinä syöttölaite; rumpu näyttö; akseliton rumpu näyttö;

Vuonna 2010 yrityksemme T&K-tiimi astui resurssien kierrätysteollisuudelle ja kehitti peräkkäin kotitalousjätteen käsittelyyn soveltuvia hilseileviä kuljettimia, kotitalousjätteen seulonta- ja lajitteluakselittomia rumpukuljettimia, rakennusjätteen säleen syöttölaitteita sekä sähkökaariuunien hilseileviä jätteenkuljettimia, jotka eivät vain luo.

Zhengzhou Odifei Machinery Equipment Co., Ltd. on jatkuvasti toteuttanut teknologisia innovaatioita huippuosaamisen hengessä ja kehittänyt useita käytännöllisiä uusia tuotteita. Tuotteen suunnittelu on edistynyt, tuotanto on hieno, suorituskyky on luotettava, sillä on kansainvälinen edistynyt taso, se myy hyvin kotimaassa ja ulkomailla ja pyrkii olemaan alan johtava!





K: Oletko tehdas vai kauppayhtiö?

V: Olemme vuonna 2007 perustettu tehdas, joka on erikoistunut spiraalivärähtelyn pystyhissien, sälesyöttölaitteiden, verkkohihnakuljettimien, sälekuljettimien, verkkohihnakuljettimien, suuren kulman mesh-hihnakuljettimen, ruuvikuljettimen, ketjukauhakuljettimen, TD-hihnojen valmistukseen.



K: Entä varaosat?

V: Tarjoamme aina varaosia omakustannushintaan ja annamme sinulle luettelon varaosista, kun ostat koneen.



K: Testataanko konetta ennen toimitusta?

V: Kyllä, testaamme jokaisen koneen ja tuotantolinjan ennen toimitusta ja lähetämme sinulle työvideon. Voit myös tarkistaa meiltä ennen toimitusta.



K: Voiko tämä Mesh-hihnakuljetin kestää korkeita lämpötiloja?

V: Kyllä, materiaaleja, joiden korkea lämpötila on alle 1000 astetta, voidaan kuljettaa. Ota yhteyttä asiakkaaseen ja kerro materiaalin ominaisuudet, kuljetusmäärä ja kuljetuspituus jne. Kiitos.

K: Voidaanko mesh-hihnakuljetinta käyttää teräsvalulaitoksessa?

V: Kyllä, Mesh-hihnakuljetin on ihanteellinen laite terävien, kuumien, tilaa vievien ja syövyttävien materiaalien kuljettamiseen teollisuudenaloilla, kuten rauta- ja terästeollisuudessa, kaivosteollisuudessa, rakennusmateriaaleissa, metallurgiassa, hiiliteollisuudessa, kemianteollisuudessa jne.











1. Anna materiaalin nimi, ominaispaino, hiukkaskoko jne

2. Onko muita ominaisuuksia: kuten viskositeetti, lämpötila, syövyttävyys jne?

3. Kuljetuspituus, vaakasuora kuljetus vai kalteva kuljetus?

4. Kuljetuskapasiteetti / tunti



Jos olet kiinnostunut Mesh-hihnakuljettimesta, ota rohkeasti yhteyttä 24 tunnin sisällä!

Tervetuloa käymään tehtaallamme!!!



Suositut Tagit: verkkohihnakuljetin, Kiinan verkkohihnakuljettimen valmistajat, toimittajat, tehdas
